CH系列分為CH-I、CH-II、CH-III三種型號，用于小車電纜傳導裝置適用于5T-75T電動橋式起重機及龍門吊裝卸橋。

      CH系列電纜傳導滑車不論結構，性能，維修，安裝等方面均具有國內獨創的優點和特點。要提高起重機小車饋電性能，CH系列電纜傳導滑車是你最好的選擇。

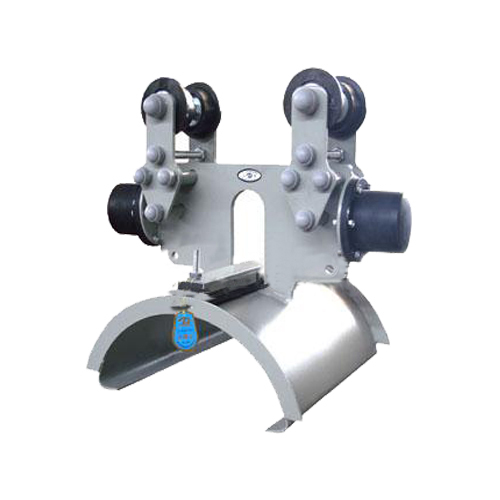

      CH系列電纜傳導滑車，由首端裝置，中間滑車及終端裝置三個部分組成。首端裝置固定于小車導纜裝置上，每臺起重一個，隨小車一起往返運行，并把傳導電纜引入小車接線箱內中間滑車懸掛傳導電纜在導軌上，靠曳引繩曳引，帶動傳導電纜，兩端部裝有橡皮撞塊作緩沖碰撞作用，隨起重機跨度不同而定只數，終端裝置固定于導軌終端，使小車傳導電纜經比與走臺接線箱連接，每臺起重機一個。

工字鋼電纜滑車系列是為起重機小車供電的一種導電形式，它由行走輪、支架、托板組成，將軟電纜固定在托板上，由牽引架與電纜滑車同步，從而實現電纜供電目的。每類按托板層數分為單層、雙層、三層，每類中有三種形式，首端為電纜牽引車，終端為固定掛線架，中間為電纜滑車

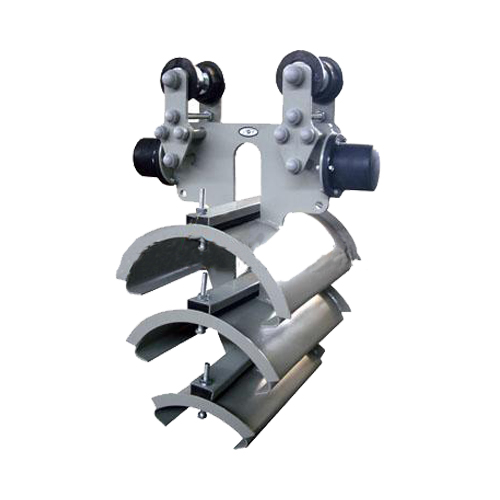

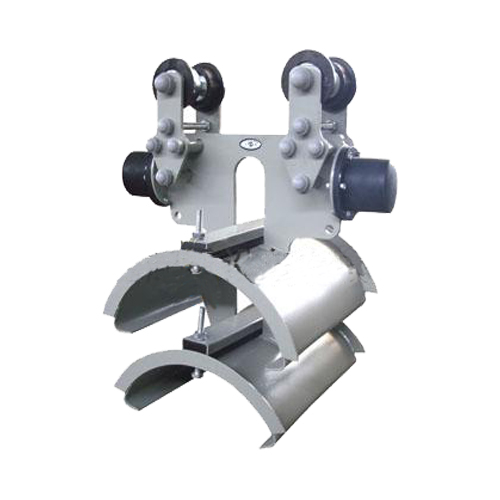

HC系列電纜滑車分為中載荷型、重載荷型、和輕載荷型，因此滑車走輪為Ф80、Ф63、Ф50的三種，承載能力≤50∽150kg，每類按托板層數分為單層、雙層、三層，每類中有三種形式，首端為電纜牽引車，終端為固定掛線架，中間為電纜滑車（見下圖）

CH-I型電纜傳導滑車主要用于5-10噸電動雙梁橋式起重機小車的饋電

CH-II型電纜傳導滑車主要用于15噸以上雙鉤及抓斗和門式起重機小車的饋電。

CH-III型電纜傳導滑車主要用于100噸以上電動雙梁橋式起重機小車的饋電。

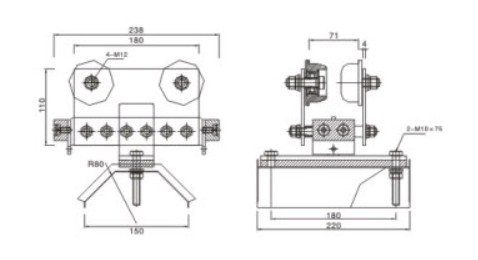

CH-I CH-II CH-III 電纜傳導滑車主要技術性能

圖片

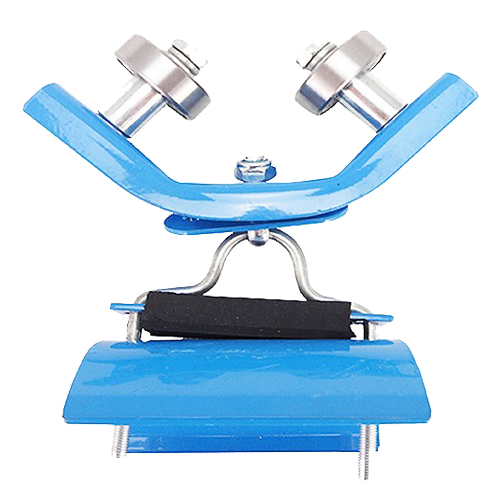

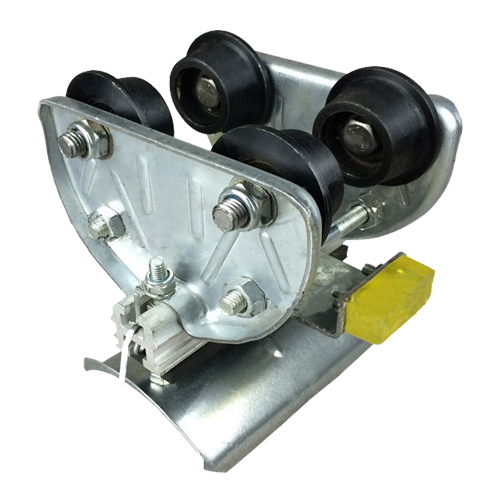

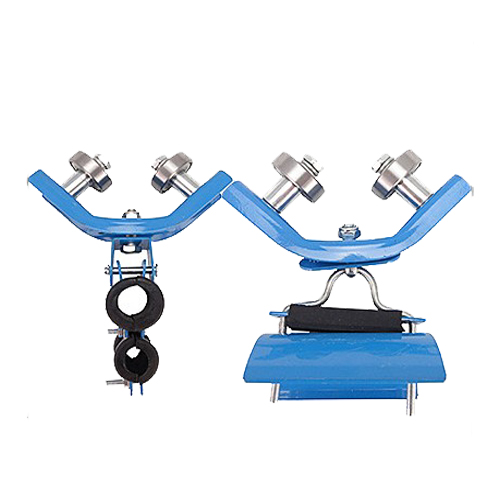

不銹鋼工字鋼電纜滑車

1.采用優質軸承，行走輪為高強度鋼輪/聚氨酯輪

2.結構優化簡單輕巧，并具有強度高不變形等優點

3.解決傳統滑車行走過程中脫軌，變形等問題

4.配件齊全，更換配件成本低

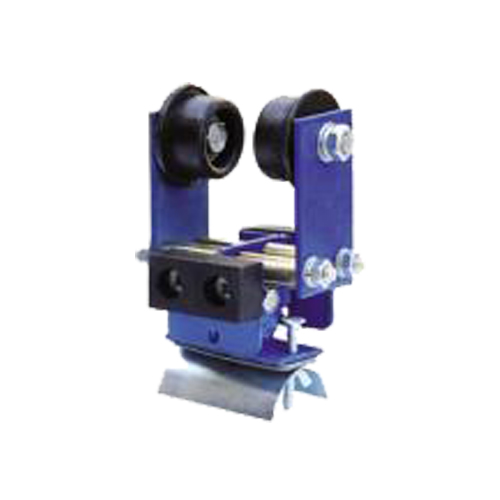

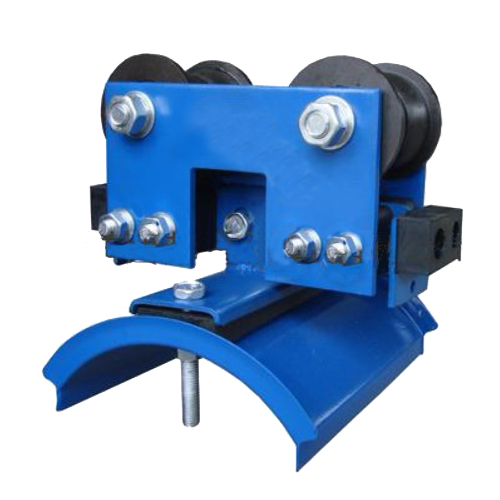

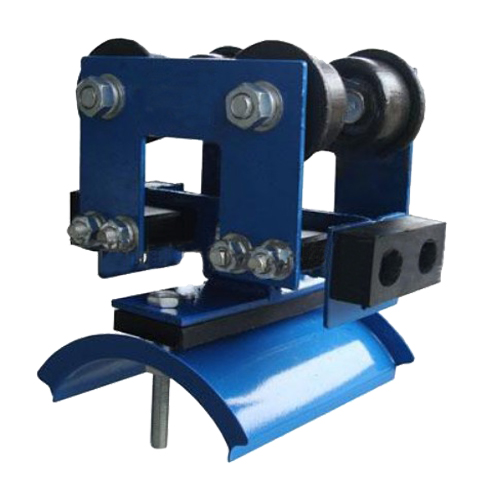

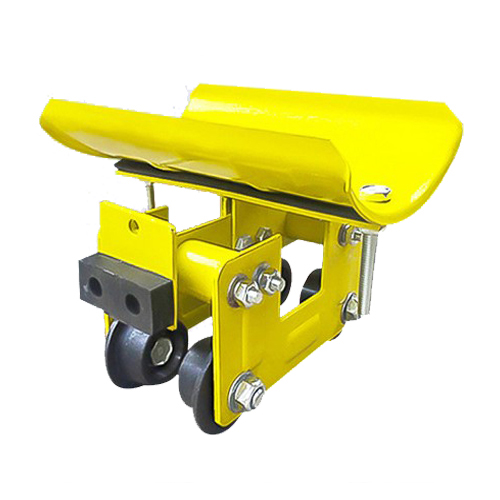

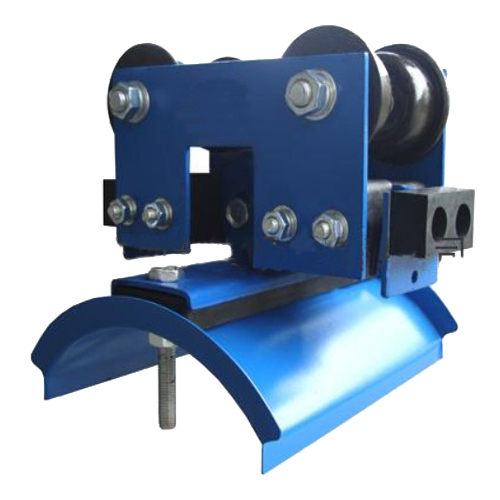

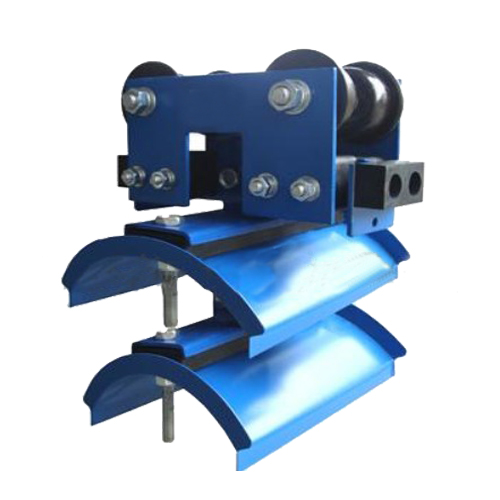

CH-I/II 工字鋼電纜滑車（鋁橫梁-航空鋁材）

◆適合各種工字鋼，夾電纜（氣管） 最大寬度110-180mm,最大承重50KG/個，板材沖壓成型，外表鍍鋅，室內外均可使用，鑄鐵輪耐磨耐用性高。
